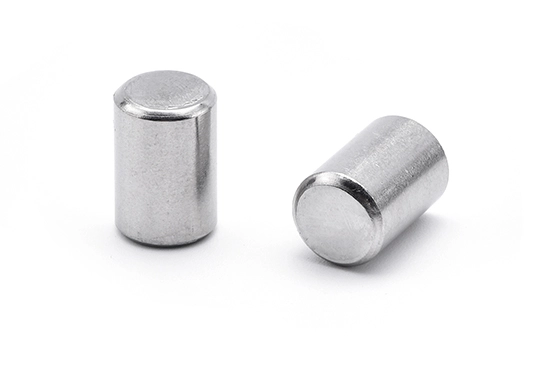

Pasador cilíndrico de precisión

Un pasador de cilindro de precisión, comúnmente conocido como pasador de guía, es un tipo de elemento de fijación que se utiliza principalmente para posicionar componentes entre sí y mantener una alineación precisa entre ellos. Estos pasadores son cilíndricos y están mecanizados con precisión para tener tolerancias ajustadas, lo que los hace esenciales en aplicaciones de ingeniería de alta precisión.

Estándares y especificaciones de pasadores cilíndricos de precisión

DIN 6325: Un estándar internacional ampliamente reconocido para pasadores de precisión que especifica dimensiones, tolerancias y propiedades del material, incluyendo tolerancias de diámetro y longitud como H6 o H7.

ANSI/ASME B18.8.2: Un estándar estadounidense que detalla dimensiones y tolerancias para pasadores de ajuste, garantizando uniformidad y compatibilidad en aplicaciones norteamericanas. Cubre diferentes tipos de pasadores y sus medidas específicas.

ISO 2338: Un estándar internacional que describe las dimensiones y tolerancias para pasadores de ajuste, asegurando consistencia global e intercambiabilidad en aplicaciones de precisión.

Materiales y acabados: Los pasadores cilíndricos de precisión generalmente están fabricados con acero de alto carbono, acero inoxidable u otras aleaciones duraderas. Pueden someterse a tratamientos superficiales como recubrimiento o rectificado para mejorar propiedades como la resistencia a la corrosión y la suavidad.

Clases de tolerancia: Las clases de tolerancia, como H6 y H7, indican la precisión de los pasadores. Por ejemplo, H7 proporciona una tolerancia más ajustada en comparación con H6, lo que garantiza una mayor exactitud para aplicaciones exigentes.

Especificaciones del pasador cilíndrico de precisión

Diámetro nominal (d)
d^①	m6	Valor máximo
		Valor mínimo
	h8	Valor máximo
		Valor mínimo
c	≈
Mil piezas de acero pesan ≈ kg

Diámetro nominal(d)
d^①	m6	Valor máximo
		Valor mínimo
	h8	Valor máximo
		Valor mínimo
c	≈
Mil piezas de acero pesan ≈ kg
①, Otras tolerancias están sujetas a acuerdo entre el proveedor y el comprador.

Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
-	-	-	-	-	-	-	-	-	-

Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
6	8	10	12	16	20	25	30	40	50
5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
-	-	-	-	-	-	-	-	-	-
